ภาพย้อนหลังความละเอียดสูง รถบัสรถบรรทุกจําลองกล้องมองหลัง
คําอธิบายรายละเอียดของฟังก์ชันการพิมพ์หน้าจอปุ่ม

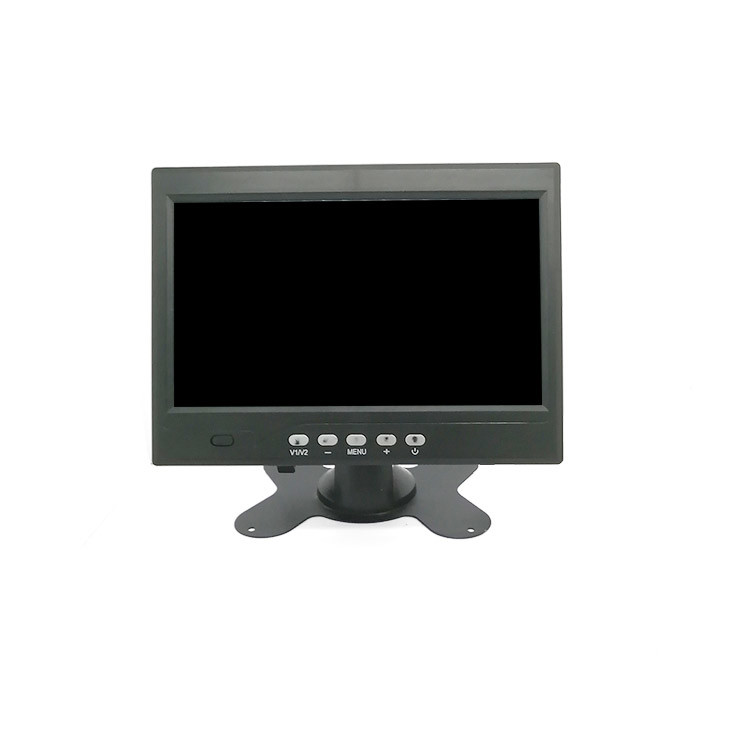

ฟังก์ชันการพิมพ์หน้าจอปุ่ม
ปุ่ม MODE เข้าสู่การดําเนินการเมนูและเมื่อเลือกการตั้งค่าเมนูมันคือปุ่มวางกลับ
การเลือกฟังก์ชันการสลับใน V1/V2 การเล่นวีดีโอ
- การทํางานเมนู ปุ่มต่ํา
M OK คีย์
+การทํางานเมนู ปุ่ม UP
POWER กดสั้นเพื่อหยุดจอ กดยาวเพื่อปิด
หน้าต่างรับสัญญาณ IR ระยะไกล
คําอธิบายรายละเอียดเกี่ยวกับฟังก์ชันอินเตอร์เฟซสาย
รายละเอียดอินเตอร์เฟซชื่อ
CH1 ช่อง CH1 เชื่อมต่อกับ AHD กล้องด้านหน้า
CH2 ช่อง CH2 เชื่อมต่อกับกล้อง AHD ทางด้านหลัง
CH3 ช่อง CH3 เชื่อมต่อกับกล้อง AHD ทางซ้าย
CH4 ช่อง CH1 เชื่อมต่อกับกล้อง AHD ขวา
The yellow wire (b+) of the power line is connected to the positive pole of the battery the black wire (b -) is connected to the negative pole of the battery and the red wire (ACC) is connected to the ignition wire of the car key
สายควบคุมกล้อง สายสีเขียว (CH2) ไปกลับ สายสีฟ้าอ่อน (CH3) ไปซ้าย สายสีเทา (CH4) ไปขวามือ
อินเตอร์เฟซการจอง TF การพนันการ์ดขนาดเล็กที่ใช้สําหรับการจองวีดีโอ
หมายเหตุ: หลังการเชื่อมสายที่ถูกต้อง คีย์ที่ส่องสองครั้งจะแสดงจอด้านขวา
ภาพแนบ: ภาพสายควบคุม
1. 1. 3 คําอธิบายรายละเอียดเกี่ยวกับฟังก์ชันการควบคุมทางไกล
ชื่อกุญแจ คีย์ฟังก์ชัน
ปุ่มเปิด/ปิด
กลับไปเพื่อใส่การตั้งค่าเมนูและกลับไป
AV1 เปลี่ยนเป็นหน้าจอทางซ้าย
AV2 เปลี่ยนไปยังหน้าจอด้านขวา
AV3 เปลี่ยนเป็นหน้าจอ
AV4 เปลี่ยนเป็นหน้าจอมองหลัง
การทํางานเมนูลูกศรขึ้น UP คีย์
การทํางานเมนูลูกศรลง: คีย์ DON
การทํางานเมนูลูกศรซ้าย คีย์ซ้าย
การทํางานเมนูลูกศรขวา LIGHT key
OK คีย์ยืนยัน

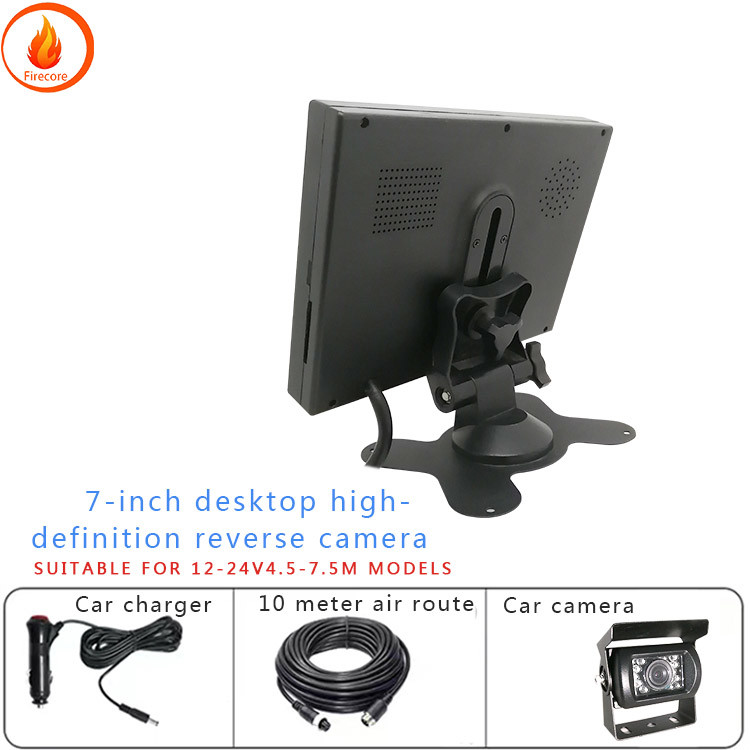

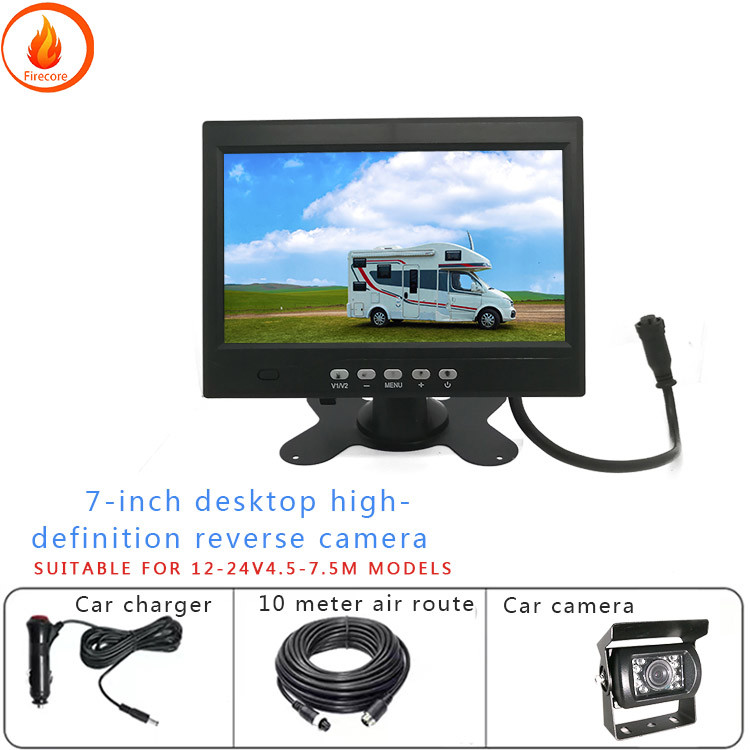

| สีกันกระแทก 7 นิ้ว (จอใหม่) จอเหลวแท้เดิม สามารถเชื่อมต่อกับ dvd. cdtvgps เป็นต้น . การเข้าวิดีโอสองตัว สถานที่เริ่มต้น: เปลี่ยนเป็นอัตโนมัติสู่จอแสดงภาพกล้องเมื่อย้อนกลับไป เปลี่ยนเป็นอัตโนมัติกลับไปยังจอเดิมหลังจากย้อนกลับสภาพปิด:เปิดอัตโนมัติเมื่อย้อนหลังเพื่อแสดงฉากหลังรถปิดอัตโนมัติหลังจากย้อนหลังการทํางานความแรงกด: 12V-36V 1024 * 600 |
กล้องที่ติดตั้งในรถยนต์เป็นพื้นฐานในการนําไปใช้ในงาน ADAS การเตือนและการจําระหว่างฟังก์ชัน ADAS มากมาย ระบบการประมวลภาพทางสายตาเป็นพื้นฐานและกล้องเป็นข้อมูลของระบบการประมวลภาพทางสายตาเพราะฉะนั้นในรถยนต์กล้องจําเป็นสําหรับการขับขี่ที่ฉลาด
กล้องทํางานได้ดีหรือไม่ ขึ้นอยู่กับ 70% ของปริมาตรทางแสงที่กําหนดโดยเลนส์ถึงแม้ว่ามันจะไม่แพงเท่าชิป COMS ในแง่ของราคาหน่วยการทํางานเป็นสิ่งสําคัญมาก.
